Bok tamo! Kao dobavljača metalnih dilatacijskih spojeva, često me pitaju o tolerancijama ugradnje ovih ključnih komponenti. Pa sam mislio odvojiti trenutak da vam to objasnim.
Najprije, razgovarajmo o tome što su metalne dilatacijske spojnice i zašto su tolerancije ugradnje važne. Metalni dilatacijski spojevi koriste se u raznim industrijama, uključujući HVAC, proizvodnju električne energije i proizvodnju. Dizajnirani su da apsorbiraju toplinsko širenje, vibracije i pomicanje u sustavima cjevovoda, kanalima i drugim strukturama. Ako ti spojevi nisu ugrađeni unutar odgovarajućih tolerancija, to može dovesti do čitavog niza problema, kao što su curenje, smanjena izvedba, pa čak i strukturna oštećenja.
Razumijevanje tolerancija ugradnje
Tolerancije ugradnje odnose se na prihvatljiv raspon varijacija u dimenzijama, poravnanju i pozicioniranju metalnog dilatacijskog spoja tijekom ugradnje. Ove tolerancije određuje proizvođač i temelje se na čimbenicima poput vrste spoja, primjene i korištenih materijala.
Postoji nekoliko vrsta tolerancija ugradnje kojih morate biti svjesni:
Tolerancije dimenzija

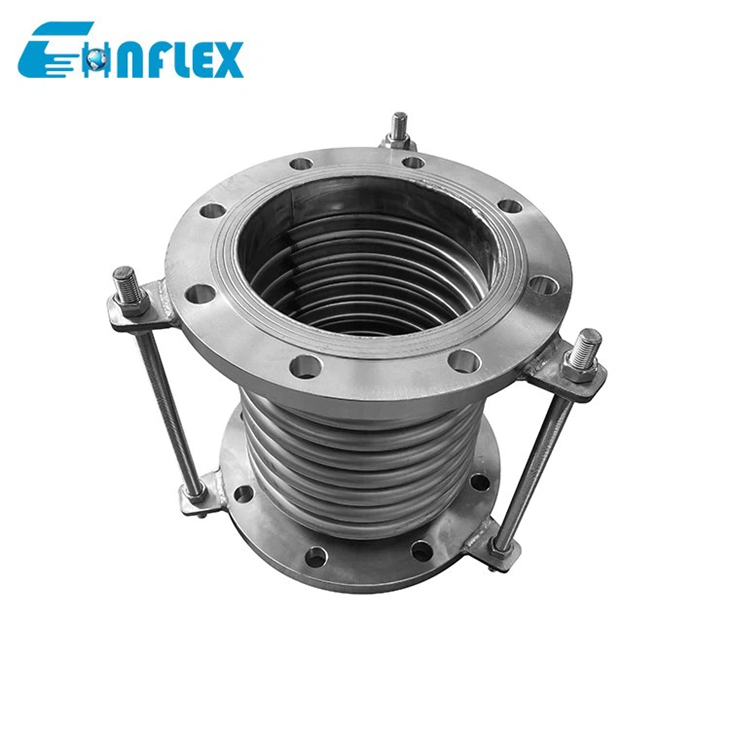

Tolerancije dimenzija odnose se na veličinu dilatacijske spojnice. To uključuje stvari poput promjera, duljine i debljine stijenke. Na primjer, ako instalirate aMetalni ekspanzijski spoj s prirubnicom, promjer prirubnice i uzorak otvora za vijke moraju odgovarati odgovarajućim prirubnicama na sustavu cjevovoda unutar određene tolerancije. Ako su dimenzije pogrešne, to može otežati pravilnu ugradnju spoja i može dovesti do curenja.
Tolerancije poravnanja
Tolerancije poravnanja su usmjerene na osiguravanje da je dilatacijski spoj postavljen ravno i centrirano. Neusklađenost može uzrokovati koncentraciju naprezanja u zglobu, što može dovesti do preranog kvara. Prilikom instaliranja aZavareni metalni dilatacijski spoj, na primjer, spoj treba biti poravnat sa sustavom cjevovoda unutar određene kutne i aksijalne tolerancije. To osigurava da se zglob može slobodno kretati i apsorbirati željenu količinu širenja i skupljanja.
Tolerancije pozicioniranja
Tolerancije pozicioniranja odnose se na mjesto dilatacijske spojnice unutar sustava. Spoj treba biti instaliran u ispravnom položaju kako bi ispravno funkcionirao. Na primjer, u aDilatacijski spojevi za metalne kanaleprimjene, spoj treba postaviti na odgovarajuće mjesto u cjevovodu kako bi se prilagodio očekivanom pomaku. Ako je instaliran preblizu krutom nosaču ili drugoj komponenti, možda se neće moći proširiti ili skupiti prema potrebi.
Čimbenici koji utječu na tolerancije ugradnje
Nekoliko čimbenika može utjecati na tolerancije ugradnje za metalne dilatacijske spojeve. Evo nekih od ključnih:
Vrsta dilatacijske spojnice
Različite vrste dilatacijskih spojeva imaju različite zahtjeve za ugradnju. Na primjer, ekspanzijski spojevi s mijehom fleksibilniji su od kliznih ekspanzionih spojeva i mogu imati različita dopuštena poravnanja i pozicioniranja. Dizajn spoja, uključujući broj zavoja i korišteni materijal, također može utjecati na tolerancije.
Uvjeti prijave
Uvjeti u kojima će se dilatacijski spoj koristiti igraju veliku ulogu u određivanju tolerancija ugradnje. Čimbenici poput temperature, tlaka i vibracija mogu utjecati na performanse zgloba. Na primjer, u visokotemperaturnoj primjeni, dilatacijski spoj će možda trebati postaviti s većim dopuštenjem za toplinsko širenje.
Dizajn cjevovodnog sustava
Dizajn cjevovodnog sustava ili kanala također može utjecati na tolerancije ugradnje. Ako sustav ima puno zavoja, grananja ili promjena smjera, može biti potrebno preciznije poravnanje i pozicioniranje dilatacijske spojnice. Osim toga, vrsta nosača i sidara korištenih u sustavu može utjecati na pomicanje spoja i potrebne tolerancije.
Zadovoljavanje tolerancija ugradnje
Kako biste osigurali da su vaši metalni dilatacijski spojevi ugrađeni unutar odgovarajućih tolerancija, važno je slijediti ove korake:
Pročitajte upute proizvođača
Upute proizvođača vaš su najbolji izvor za razumijevanje instalacijskih zahtjeva i tolerancija za vaš specifični dilatacijski spoj. Pažljivo pročitajte i slijedite ove upute prije početka postupka instalacije.
Koristite prave alate i opremu
Korištenje pravih alata i opreme ključno je za postizanje točne instalacije. To može uključivati stvari kao što su mjerne trake, razine i pribor za poravnanje. Provjerite jesu li vaši alati u dobrom stanju i ispravno kalibrirani.
Izvršite provjere prije instalacije
Prije ugradnje ekspanzijskog spoja, dobro je izvršiti provjeru sustava cjevovoda ili kanala prije ugradnje. To uključuje provjeru dimenzija, poravnanja i stanja spojnih prirubnica ili pripreme za varenje. Ako se pronađu bilo kakvi problemi, potrebno ih je riješiti prije nastavka instalacije.
Imajte kvalificiranog instalatera
Ugradnja metalnih dilatacijskih spojeva zahtijeva određenu razinu vještine i stručnosti. Važno je imati kvalificiranog instalatera koji je upoznat s postupkom ugradnje i specifičnim zahtjevima vaše dilatacijske spojnice. Profesionalni instalater moći će osigurati da je spoj ugrađen unutar odgovarajućih tolerancija i da radi ispravno.
Važnost ispunjavanja tolerancija ugradnje
Ispunjavanje tolerancija ugradnje za metalne dilatacijske spojeve ključno je iz nekoliko razloga:
Sigurnost
Ispravna instalacija osigurava sigurnost sustava i ljudi koji rade oko njega. Ako dilatacijski spoj zakaže zbog nepravilne instalacije, to može dovesti do curenja, eksplozije ili drugih opasnih situacija.
Performanse
Dobro postavljena dilatacijska spojnica bolje će raditi i trajati dulje. Moći će apsorbirati predviđenu količinu širenja i skupljanja, smanjujući opterećenje na sustavu cjevovoda i sprječavajući prijevremeni kvar.
Ušteda troškova
Ispunjavanjem tolerancija ugradnje možete izbjeći skupe popravke i zamjene. Ispravno ugrađen dilatacijski spoj zahtijevat će manje održavanja i imat će dulji radni vijek, dugoročno štedeći vaš novac.
Zaključak
U zaključku, tolerancije ugradnje kritični su aspekt ugradnje metalnih dilatacijskih spojeva. Razumijevanjem različitih vrsta tolerancija, čimbenika koji na njih utječu i načina na koji ih ispuniti, možete osigurati da su vaši dilatacijski spojevi ispravno ugrađeni i da rade prema očekivanjima.
Ako ste na tržištu za metalne dilatacijske spojeve ili imate bilo kakvih pitanja o tolerancijama ugradnje, nemojte se ustručavati kontaktirati. Ovdje smo da vam pomognemo pronaći pravo rješenje za vaše potrebe i osiguramo uspješnu instalaciju.
Reference
- Dokumentacija proizvođača za metalne dilatacijske spojeve
- Industrijski standardi i smjernice za postavljanje cjevovoda i kanala
